A megfelelő választáskővágó gépfontos döntés minden kőfeldolgozó gyár számára. A megfelelő gép nem csak a feldolgozott kő típusától függ, hanem az alapanyag méretétől, az elkészíteni kívánt késztermékektől, a szükséges vágási formáktól és a megmunkálási szinttől is.
Egy blokkfeldolgozó üzemben jól működő gép nem biztos, hogy a megfelelő választás egy munkalap műhely számára. Hasonlóképpen, egy szabványos hídvágó gép alkalmas lehet egyenes vágásra, míg egy fejlettebb CNC kővágógép alkalmasabb lehet összetett kontúrok, süllyesztőnyílások, gérvágás, marás, fúrás, hornyolás vagy egyedi kőformák készítésére.
Ez az útmutató elmagyarázza a kővágó gépek fő típusait, mire használják őket, és hogyan lehet egy gépet a tényleges gyártási igényekhez igazítani.
A kővágó gépolyan berendezés, amelyet kőanyagok vágására és feldolgozására terveztek a szükséges méretekre és formákra. A gép típusától függően a kővágás a nagy-tömbmegmunkálástól és az egyenes födémvágástól a CNC kontúrvágásig, gérvágásig, marásig, fúrásig, hornyolásig és testreszabott alakításig terjedhet.
Egy kőfeldolgozó üzemben a gépet a tényleges gyártási munkafolyamatnak megfelelően kell kiválasztani. Ahelyett, hogy csak azt kérdeznék, melyik gépnek van a legnagyobb motorja vagy pengéje, a vásárlóknak először meg kell határozniuk, hogy milyen alapanyaggal rendelkeznek, és milyen késztermékeket kell előállítaniuk.
Gyakorlati kiindulópont:A konkrét gépmodellek összehasonlítása előtt határozza meg az anyagot, a nyers méretet, a készterméket, a szükséges forgácsolási formát és a tervezett gyártási mennyiséget.
A kővágó gép kiválasztása előtt célszerű az elkészíteni kívánt termékekből kiindulni. A különböző gyártási követelmények különböző gépkonfigurációkat eredményeznek.

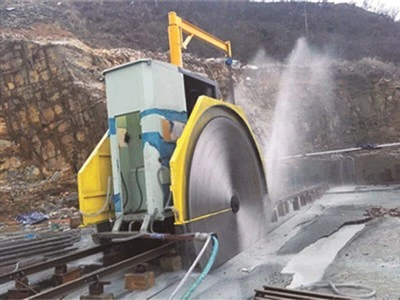

A tömbvágó gép általában a kiindulópont a nagy kőtömbök táblákká vagy más szükséges méretűvé alakításához.
A hídvágó gép akkor lehet megfelelő, ha a fő követelmény az egyenes vágás és a -méretre vágott-lemezfeldolgozás.
A CNC kővágó gépek jobban megfelelnek, ha termékei testreszabott kontúrokat, mosogatónyílásokat, gérlést, marást, fúrást, hornyolást vagy egyéb feldolgozási funkciókat igényelnek.
A 4+1 tengelyű kővágó gép három lineáris tengelyt egy forgótengellyel és egy további maró funkcióval kombinál.
Az 5-tengelyes kővágó gépet összetettebb feldolgozási követelményekre tervezték, beleértve a speciális alakú követ, a testreszabott kontúrokat, valamint a 2D/3D mintázat- és szöveggravírozást.
Nincs egyetlen olyan kővágó gép sem, amely minden kőfeldolgozó alkalmazáshoz megfelelne. A gépek konfigurációi az anyagtól, a termék méretétől, a vágási követelményektől és a feldolgozási funkcióktól függően változnak.
A 3-tengelyes rendszerek alapvető konfigurációnak tekinthetők a kőfeldolgozó iparban. A három lineáris tengelyt általában referenciapontként használják a fejlettebb többtengelyes feldolgozó rendszerek összehasonlításakor.
Ha azonban egy gyárnak összetettebb kontúrokra, további forgómozgásra, marásra vagy speciális testreszabott megmunkálásra van szüksége, a vevőknek meg kell fontolniuk egy 4+1 tengelyes vagy 5 tengelyes konfigurációt.
A KAIDA QSDQ sorozata egy több-pengés fűrész, amelyet nagy-méretű kőtömbök vágására terveztek.
Az ilyen típusú alkalmazáshoz a gépet a nyers blokk mérete és a gyárilag előírt kész méretek alapján kell kiválasztani. A feldolgozási megoldás kidolgozásakor a tervezett kimenet is figyelembe vehető.
Ezen követelmények alapján a KAIDA személyre szabott feldolgozási megoldást tud kidolgozni az ügyfél kőtömb-gyártásához.
A hídvágó gépeket főként kőlapok egyenes vágására és -méretre vágott-megmunkálására használják. Általában akkor veszik figyelembe őket, ha a gyártási követelmény a födémek meghatározott kész méretekre történő vágására irányul.
A megrendelő igényeitől függően 45 fokos vágás is szóba jöhet. Ha nincs szükség 45 fokos feldolgozásra, a gép konfigurációja gazdaságosabb maradhat a felesleges funkciók elkerülésével.
A KAIDA hídvágó gépek modelljei közé tartozik az SZQJ-400, SZQJ-600, SZQJ-700 és SZQJ-800.
A CNC kővágó gépeket kemény kőanyagok, például márvány, gránit, kvarckő és szinterezett kő számítógépes numerikus vezérlésű vágására, alakítására és gravírozására tervezték.
Különösen hasznosak, ha a gyárnak túl kell lépnie az egyszerű egyenes vágáson, és egyedi kőelemeket kell gyártania.
Konyhai munkalapok, mosdókagyló- és mosogatónyílások, valamint egyedi formájú pult.
Háromszög alakú, kör alakú, elliptikus és egyéb testre szabott geometriai kontúrok.
Egyenes-vonalvágás, ívelt formázás, maximum 45 fokos élgérvágás vagy vágás, letörés, éllevágás és kapcsolódó feldolgozás.
Marás, fúrás, hornyolás és körkörös kivágások{0}}.
Sírkövek, domborművek, 3D-s szobrok, építészeti falak és egyéb egyedi kőelemek.
A 4+1 tengely konfigurációja három lineáris X/Y/Z tengelyt, egy forgótengelyt és egy további maró funkciót tartalmaz.
Ez a konfiguráció megfontolható a hagyományos forgácsolásnál, a fix-szögű megmunkálásnál és az egyszerűbb, testreszabott munkalap-megmunkálásnál, ahol a gyárnak marással együtt kell vágnia.
A KAIDA 4+1 tengelymodelljei közé tartozik a CNC-400 és a CNC-600.
Az 5 tengelyes kővágó gép három lineáris X/Y/Z tengelyt kombinál két teljesen összekapcsolt forgótengellyel. Ez alkalmassá teszi a hagyományos vágásnál összetettebb kőfeldolgozási követelményekre.
A KAIDA CNC-450 és CNC-600 5 tengelyes kővágó gépei ugyanazokkal a fő feldolgozási funkciókkal. A fő különbség a két modell között a maximális fűrészlapátmérő, valamint a megfelelő vágási vastagság és feldolgozási tartomány.
• Ellipszis vágás
• Ívvágás
• Komplex kontúrvágás
• Testreszabott munkalap feldolgozás
• Mosogatónyílások
• Élfeldolgozás
• 45 fokos gérvágás
• Letörés
• Marás
• Élvágás
• Fúrás
• Hornyolás
• Kör alakú kivágások-
• Sekély dombormű feldolgozás
• Komplex művészi alakítás
Amikor egy kőfeldolgozási projekt a vágásnál többet igényel, a gép megmunkáló képessége különösen fontossá válik.
A KAIDA 5 tengelyes kővágó gépei 2D és 3D minta- és szöveggravírozásra használhatók fűrészlapokkal és marókkal. Az alkalmazások között szerepelnek sírkövek, domborművek, 3D-s szobrok, építészeti falak és egyedi művészi kőmunkák.
A vásárlók számára ez azt jelenti, hogy a gép kiválasztásánál nem csak az alapvető vágási követelményeket kell figyelembe venni, hanem azt is, hogy a jövőbeni rendelések tartalmazhatnak-e testreszabott mintákat, szöveget, domborműveket vagy összetett művészi formázást.
A CNC kővágógépet fontolgató vásárlók számára az egyik legfontosabb döntés az, hogy egy 4+1 tengelyes vagy 5 tengelyes konfiguráció megfelel-e jobban a gyártási igényeknek.
| Tétel | 4+1 Tengely | 5-tengelyes |
|---|---|---|
| Alapkonfiguráció | 3 lineáris tengely + 1 forgótengely + marási funkció | 3 lineáris tengely + 2 teljesen összekapcsolt forgó tengely |
| Tipikus követelmény | Hagyományos vágás és fix{0}}szögű feldolgozás | Komplex és személyre szabott feldolgozás |
| Munkalap feldolgozás | Alkalmas egyszerűbb munkalap-megmunkáláshoz | Alkalmas bonyolultabb, testreszabott munkalapokhoz |
| Komplex kontúrok | Korlátozottabb | Alkalmas |
| 2D/3D mintázat és szöveggravírozás | Nem a fő konfiguráció ehhez a követelményhez | Alkalmas |
| KAIDA modellek | CNC-400 / CNC-600 | CNC-450 / CNC-600 |
A CNC-450 és a CNC-600 ugyanazokat az 5 tengelyes feldolgozási funkciókat használja. A fő különbség a maximális fűrészlapátmérő, valamint a megfelelő vágási vastagság és feldolgozási tartomány.
| Specifikáció | CNC-450 | CNC-600 |
|---|---|---|
| X tengely löket | 3200 mm | 3400 mm |
| Y tengely löket | 2000 mm | 2200 mm |
| Z tengelylöket | 400 mm | 500 mm |
| A tengely | 0-90 fokos automata | 0-90 fokos automata |
| C tengely | ±361 fok | ±361 fok |
| Vágási vastagság | 0-80 mm | 0-180 mm |
| Gyors futási sebesség | 25 m/perc | 25 m/perc |
| Orsó teljesítmény | 15 kW | 15-22 kW opcionális |
| Orsó sebesség | 0-4000 ford./perc | 0-4000 ford./perc |
| Fűrészlap átmérője | 350-450 mm | 350-600 mm |
| Platform mérete | 3200 × 2000 mm | 3200 × 2000 mm |
| Tilt Degree | 0-85 fok | 0-85 fok |
| Teljes teljesítmény | ≈23 kW | ≈33 kW |
| Teljes súly | ≈6000 kg | ≈7000 kg |
| Berendezés méretei | 6000 × 3300 × 4400 mm | 6000 × 3300 × 5000 mm |
| Kamera funkció | Igen | Igen |
| Penge mérése | Igen | Igen |
| Szívókorong | Választható | Igen |
| Maró funkció | Igen | Igen |
Melyiket érdemes választani?
Ha a lemezei nem túl vastagok, akkor a CNC-450 jöhet szóba. Ha az Ön alkalmazása vastagabb födémeket tartalmaz, a CNC-600 nagyobb vágási tartományt biztosít, akár 180 mm-es vágási vastagsággal.
Az anyagválasztás a gépválasztás másik fontos része. A különböző kőanyagok eltérő feldolgozási jellemzőkkel rendelkezhetnek, ezért a vásárlóknak mindig össze kell hangolniuk a gép konfigurációját a ténylegesen feldolgozni tervezett anyagokkal.
A megfelelő kővágó gépet a készterméknek megfelelően kell kiválasztani. A KAIDA berendezések által lefedett általános alkalmazások a következők.
A hídvágó gépek használhatók egyenes vágáshoz és -méretre vágott-lemezmegmunkáláshoz, míg a tömbvágó gépeket a munkafolyamat korábbi szakaszában használják nagy kőtömbök megmunkálására.
A CNC kővágógépek testreszabott munkalap-megmunkáláshoz alkalmasak, beleértve a mosogatónyílásokat, szabálytalan kontúrokat, kör- és elliptikus formákat, élfeldolgozást és 45 fokos gérvágást.
A CNC-berendezések testreszabott építészeti kőelemekhez használhatók, mint például inlay munkák, római oszlopok, szabálytalan profilok és egyéb kőelemek.
Az 5 tengelyes gépek 2D/3D minta- és szöveggravírozásra, sekély dombormű-feldolgozásra, komplex művészi formázásra, sírkövek, domborművek, 3D szobrok, építészeti falak készítésére használhatók.
A vágás csak egy része a kőfeldolgozási munkafolyamatnak. Ha a gyártási folyamat lemezcsiszolást és polírozást is igényel, a vágás után szükség lehet egy polírozógépre.
A KAIDA födémpolírozó gép modelljei közé tartozik a KDMJX1200-6C, KDMJX1200-8C, KDMJX1200-12C, KDMJX1200-16C, KDMJX1200-20C, KDMJX1200-24C, KDMJX2100-16C, KDMJX2100-16 és mások.
A KAIDA polírozáshoz használt anyagok közé tartozik a gránit, márvány, mészkő, kvarckő és mikrokristályos kő. A különböző típusú kő különböző csiszolóanyagokat igényel.
Ha egy kőprojekt komplex dekoratív vágást vagy inlay munkát igényel, a CNC vízsugár egy másik feldolgozási megoldást kínálhat.
A KAIDA YL4020 CNC vízsugara egy csúcskategóriás ipari gép
A megerősített YL4020 alkalmazási anyagok közé tartozik a gránit, márvány, mészkő, kvarckő és mikrokristályos kő. A különböző kőfajták különböző csiszolóanyagokat igényelnek.
Miután megértette a különböző géptípusokat, a következő lépés az, hogy a gépet a tényleges gyári követelményekhez igazítsa. A következő kérdések segíthetnek szűkíteni a megfelelő konfigurációt.
Kezdje a kő típusával. Győződjön meg arról, hogy elsősorban gránitot, márványt, kvarckövet, szinterezett követ, luxuskövet, mesterséges/műkövet, mikrokristályos követ vagy más, a kiválasztott géphez megfelelő anyagot dolgoz fel.
Tömbvágáshoz adja meg a nyers blokkok méreteit. A födémfeldolgozáshoz adja meg a lemez maximális méreteit és vastagságát. Ez az információ különösen fontos a megfelelő vágási tartomány kiválasztásakor.
A szabványos méretre vágott-méretre
Az egyenes vágási követelmények hídvágási megoldáshoz vezethetnek. Ha a projekt elliptikus formákat, íveket, összetett kontúrokat, mosogatónyílásokat, gérvágást, marást, fúrást vagy hornyolást igényel, a CNC konfiguráció megfelelőbb lehet.
Ha a marás a gyártási követelményei közé tartozik, fontolja meg a maró funkciót tartalmazó konfigurációt. A KAIDA 4+1 és 5 tengelyes gépei egyaránt tartalmaznak maró funkciót.
Ha a gyár 2D/3D minták, szövegek, domborművek vagy összetett művészi kőformák feldolgozását tervezi, 5 tengelyes kővágó gépet kell fontolóra venni.
A vágási vastagság különösen fontos a CNC-450 és a CNC-600 összehasonlításakor. A CNC-450 vágási vastagsága 0-80 mm, míg a CNC-600 vágási vastagsága 0-180 mm.
A blokkfeldolgozási projekteknél a tervezett output az egyik fontos információ, amelyet a gép szállítója rendelkezésére lehet bocsátani a feldolgozási megoldás kidolgozása során.
A szállító akkor ajánlhat megfelelőbb gépet, ha a vevő egyértelmű tájékoztatást ad a tényleges feldolgozási követelményekről. Ahelyett, hogy csak gépárat kérne, készítse el a következő információkat.
A kővágó gép árát nem szabad külön mérlegelni a gép rendeltetésétől. A különböző géptípusokat és konfigurációkat különböző feldolgozási követelményekhez tervezték.
Az árakat összehasonlító vásárlónak először azt kell összehasonlítania, hogy a gépek biztosítják-e a tervezett termékekhez szükséges funkciókat. Például egy egyszerű egyenes-vágáshoz nem feltétlenül szükséges ugyanaz a konfiguráció, mint az összetett munkalap-megmunkálás vagy a 2D/3D kőgravírozás.
Az árajánlatok összehasonlítása előtt győződjön meg arról, hogy az árajánlatok összehasonlítható specifikációkon alapulnak.Ellenőrizze a gép modelljét, a vágási tartományt, a fűrészlap átmérőjét, a feldolgozási funkciókat és az alkalmazás szempontjából fontos egyéb konfigurációs követelményeket.
A KAIDA különböző típusú kőmegmunkáló berendezéseket kínál a kőfeldolgozás különböző szakaszaihoz és alkalmazási területeihez.
| Gép típusa | KAIDA modellek |
|---|---|
| Blokkvágó gép | QSDQ-1800 / QSDQ-2000 / QSDQ-2200 / QSDQ-2500 / QSDQ-2800 / QSDQ-3200 / QSDQ-3600 stb. |
| Hídvágó gép | SZQJ-400 / SZQJ-600 / SZQJ-700 / SZQJ-800 stb. |
| 4+1 Tengelyes kővágógép | CNC-400 / CNC-600 |
| 5 tengelyes kővágó gép | CNC-450 / CNC-600 |
| Lappolírozó gép | KDMJX1200-6C / 8C / 12C / 16C / 20C / 24C / KDMJX2100-16C / KDMJX1600-16C stb. |
| CNC vízsugár | YL4020 |
Nincs olyan gép, amely minden gyár számára a legjobb lenne. A helyes választás az alapanyagtól, a blokk- vagy födémmérettől, a készterméktől, a vágási formától, a szükséges vastagságtól, a feldolgozási funkcióktól és a gyártási követelményektől függ.
A tömbvágó gépet nagyméretű kőtömbök megmunkálására használják, míg a hídvágó gépet főleg kőlapok egyenes vágására és -méretre vágott-megmunkálására használják.
A 4+1 tengelyrendszer három lineáris tengelyt, egy forgótengelyt és egy további maró funkciót tartalmaz. Az 5 tengelyes rendszer három lineáris tengelyt és két teljesen összekapcsolt forgótengelyt tartalmaz, és alkalmasabb összetett kontúrokhoz és testreszabott feldolgozáshoz.
Mindkettő KAIDA 5 tengelyes kővágó gép, ugyanazokkal a fő megmunkálási funkciókkal. A CNC-450 vágási vastagsága 0-80 mm, míg a CNC-600 vágási vastagsága 0-180 mm, és nagyobb a fűrészlap-tartomány. Vékonyabb födémekhez a CNC-450, míg vastagabb födémfeldolgozáshoz a CNC-600 alkalmas.
Igen. A KAIDA 5 tengelyes kővágó gépei 2D és 3D minta- és szöveggravírozásra használhatók fűrészlapokkal és marókkal.
Adja meg a kőanyagot, a nyers tömb vagy födém méreteit, a szükséges vastagságot, a késztermék méreteit, a szükséges forgácsolási formákat, a további feldolgozási funkciókat és a tervezett gyártási teljesítményt. Ezek az adatok segítenek a szállítónak megfelelő gépkonfigurációt javasolni.
☐ Kőanyag megerősítve
☐ Nyers blokk vagy födém méretek megerősítve
☐ A szükséges vágási vastagság megerősítve
☐ A késztermék méretei megerősítve
☐ Egyenes vagy összetett vágási követelmény megerősítve
☐ Gérezési követelmény megerősítve
☐ A marási követelmény megerősítve
☐ A fúrási / hornyolási / élfeldolgozási követelmények megerősítve
☐ 2D/3D minta vagy szöveggravírozás követelmény megerősítve
☐ A tervezett termelés megerősítése
Küldje el nekünk a kőanyagát, a nyersanyag méreteit, a késztermék követelményeit, a vágási vastagságot, a szükséges feldolgozási funkciókat és a tervezett gyártási teljesítményt. A KAIDA az Ön igényei alapján tud megfelelő kőmegmunkálási megoldást ajánlani.
